iRTK5x GNSS受信機

商品コード：601-0020

型式：iRTK5x

SPECIAL PRICE!!

売価　¥1,980,000（税込）

返品・キャンセル不可商品です。

iRTK5x は、PPPサービスをサポートする次世代型GNSSエンジン、 aXTRテクノロジーおよびキャリブレーションフリーのチルト測量を可能にする IMUなどを搭載した最新のGNSS受信機です。

革新的なマグネシウム合金ボディ、 Linex3.2.0オペレーティングシステム、防水型HD OLEDタッチパネルディスプレイにより、一歩先を行くRTK測量ソリューションを提供いたします。

リモート操作指導サービス無料キャンペーン中！　メーカー指導者がお客様のコントローラーをリモート操作し、電話で説明しながら操作指導を行います。

導入指導料、保守サービス（2年目以降）は別途費用が必要となります。

詳しくはこちら

導入指導料保守サービス（年間）

メーカー	Hi-Target
付属品	コントローラ(Android端末) RTK コントロールソフトウェア Hi-Survey GNSS受信機設定ソフトウェア Hi-Mate 基線解析ソフトウェア RTKポール専用バイポッド
初年度サービス	保守サービス（メール対応サポート及びソフトウェアのVer.UP）（保守サービスの付属は初年度のみ）

特長

国土地理院登録　一級GNSS測量機

全衛星測位システムに対応したGNSS受信機

・ 336 チャンネル測位
・ NGS認証済GNSSアンテナ
・ GPS,GLONASS,GALILEO,BDS,SBAS,QZSS に対応
・独自のアンテナ技術によりマルチパスを低減

aXTRテクノロジー搭載

一時的に通信が遮断して、補正情報が途切れた場合でも、RTKの測位精度を維持します。通信環境の悪い現場での切れ目のない観測を可能にします。

Webマネージメントシステム

WiFi接続して、スマートフォン・PCなどのWebブラウザからGNSS受信機にアクセスできます。各種定や、測位状態の確認をリアルタイムで行うことができます。

HD OLEDタッチパネルスクリーン

防水性能を備えた、1.3インチ・240ｘ240ピクセルのタッチスクリーンを搭載。受信機側で、素早く設定・状態の確認を行うことができます。

米国国防省規格に準拠した、堅牢設計

・防塵・防水性 IP67
・耐衝撃・耐振動 MIL-STD-810G,514.6
・塩害耐性 MIL-STD-810G、509.4　96時間
・自然落下 MIL-STD-810G、コンクリート上2ｍ

大容量リチウムイオンバッテリー

・ 6,800ｍAh リチウムイオンバッテリー
・残量インジケータ付きスマートバッテリー
・ RTK（移動局）で 10 時間使用可能

ネットワーク RTK へシームレスに接続

固定局・移動局を用いた標準的な RTK 測位に加え、ネットワーク RTK にも対応します。

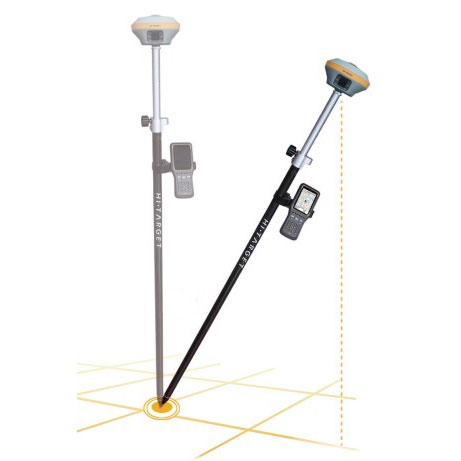

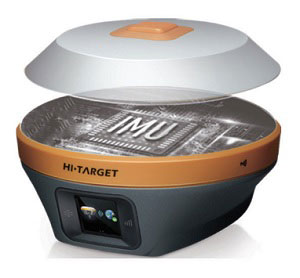

IMUを採用し、安定したチルト測量を実現

キャリブレーションフリーでチルト測量を実現する、IMUを搭載。従来の方位センサ方式では難しかった磁気環境においても、高精度に傾斜方向を検知することができます。

気泡管を使用した整準と比較して、約20％の効率化が可能です。

30度以内の傾斜角で、2-3cm程度の精度を実現しています。

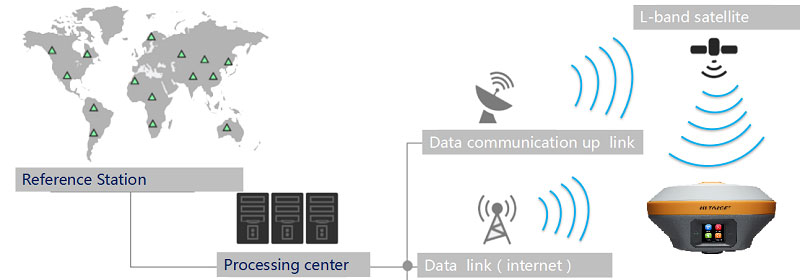

Hi-RTP^TMグローバル PPP サービス

Hi-Target 社が提供するグローバル PPP サービス、Hi-RTP^TMに対応した受信機です。

L-Band 商用衛星およびインターネットを経由して補正情報を受信し、グローバルにｃｍ級測位を実現します。（オプション）

動画・検証記事

IMUの初期化～観測～測設までの流れを簡単に紹介したビデオ

付属ソフトウェア

RTK コントロールソフトウェア Hi-Survey

Android端末で動作するRTKコントロールソフトウェア、Hi-Surveyを標準で付属します。

Hi-Surveyは、固定局・移動局の設定と観測をトータルで行う、コントロールソフトウェアです。

測位データの収集から、測設・路線測量まで必要な機能を網羅しています。

特徴

Android （Ver.4.0.3以上）動作
RTK/PPK/スタティック観測設定
多彩な観測機能
ポイント測設、ライン測設、路線機能
DXFデータ、Googleマップを背景に使用可

4つのタブで構成されるメニュー画面

各アイコンは4つのタブに分類され、機能の選択・移行を視覚的に行う事ができます。

プロジェクト

Projectの管理、座標系パラメータの算出・管理、座標ライブラリ（観測・測設・既知点座標リスト）の管理データのエクスポート・インポートなど
デバイス

受信機との接続設定、固定局・移動局の設定、コントローラの設定、スタティック測量の設定データのエクスポート・インポートなど
測量

観測、測設（杭打ち）、路線計算、横断面観測、土量計算
ツール

各種ツール（単位換算、面積・角度・距離の計算）、交点計算

フローティングウィンドウから、測位状態を簡単に確認

画面上に表示されているフローティングウィンドウから、衛星数・DOP・測位状態・受信機電池状態などの情報を一目で確認できます。アイコンのタップで、スカイプロット、受信衛星の信号強度、基地局・移動局の座標情報、N-Tripサーバの接続・切断などの詳細画面に移行できます。

座標系ツール

・平面直角座標系（19座標系）は定義済み（世界測地系・日本測地系）
・その他、海外の座標系も定義済み。独自に定義することも可能
・現場毎の任意座標系も定義可
・ジオイドモデルをインポートしてジオイド補正
・4・7パラメータ変換を行って、現場内の既知点に整合

多彩な観測機能

・記録時に写真撮影・録音が可能
・平均値観測
・自動観測（一定時間間隔・距離間隔など）
・背景にGoogleマップ、DXF等を表示

測設機能（杭打ち）

・ポイント測設
・ライン測設：直線・円弧・クロソイド・円を定義し、定義したライン上に測設
・ライン測設：オフセット値を入力して幅杭測設

路線計算

・路線の定義（中心線・縦断面・横断面）
・路線測設（中心杭・幅杭）
・横断測量（横断面に誘導し、観測）

豊富な計算ツール群

・単位・座標系換算機能
・距離・面積の計算
・交点計算

NMEAデータ出力設定

受信機底面にある5ピンポートからNMEAメッセージを出力できます。
シリアル出力する通信速度・メッセージの種類・出力レートを設定します。

GNSS受信機設定ソフトウェア Hi-Mate

RTKコントロールソフトウェアHi-Mateは、GNSS受信機の設定に機能を限定したソフトウェアです。 Windows版とAndroid版があり、ライセンスフリーでインストールできます。

基準局・移動局の設定、シリアル端子およびBluetoothから出力されるNMEAメッセージと転送レートの設定が可能です。

COMポート転送機能を用いて、電子平板などのWindowsアプリへNMEAメッセージを転送することもできます。

COMポート転送機能で、電子平板等と連携

COMポート転送機能を用いて、電子平板などのWindowsアプリへNMEAメッセージを転送することもできます。

Hi-Mateを用いた構成の場合、Windowsで直接N-tripサービスへ接続して補正情報をGNSS受信機に入力させることができます。 NMEAメッセージもBluetoothを通して受け取り、COMポート転送機能を用いて電子平板などのNMEAデータを利用する他社製のソフトウェアへ転送することができます。

基地局・移動局の設定

BluetoothでGNSS受信機との接続を行ったあと、基地局および移動局の各種設定を行うことができます。

設定はテンプレートとして保存しておくことができますので、ご利用の形態に応じた様々な設定をスピーディーに呼び出して設定することができます。

NMEAメッセージの設定

GNSS受信機底面の5ピンポートからNMEAメッセージをシリアル出力させることができます。出力するメッセージの種類および転送レートが設定可能です。

GNSS受信機のBluetoothから出力されるNMEAメッセージについても、同様に設定することができます。

Android版　Hi-Mate

Android版・Hi-Mateでも同様の機能を提供しています。Androidアプリへの測位データの提供については、疑似ロケーション機能を用いて行っています。

基線解析ソフトウェア

基線解析ソフトウェア、Hi-Target Geomatics Office (HGO) を標準で付属。スタティック測位の後処理・Rinexデータへの変換が可能です。

二等三角点上でスタティック観測を行い、電子基準点を与点に解析する手順を動画にまとめました。

* 英文取扱説明書のみ。
